Q12-10A
[单色可编程控制器]
一、特点及优势
二、控制器参数
2.1 控制器参数

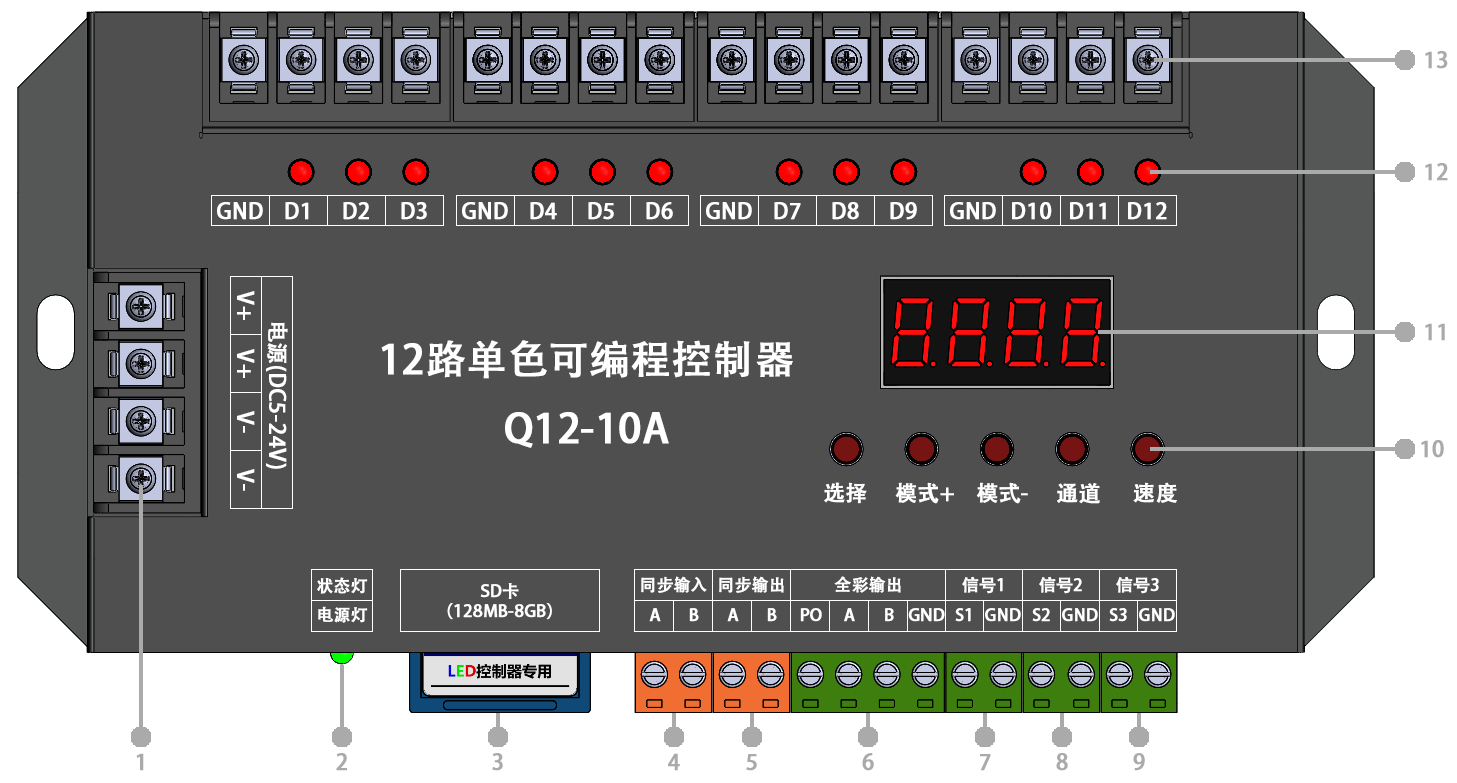

三、接口定义
| # | 标号说明 | 端子 | 端子接线说明 |
|---|---|---|---|
| 1 | DC5-24V电源端口 | V+ | 电源正极 |
| V+ | 电源正极 | ||
| V- | 电源负极 | ||
| V- | 电源负极 | ||
| 2 | LED指示灯 | 红灯 | 电源指示灯 |
| 红灯 | 运行指示灯 | ||
| 3 | SD卡插槽 | ||
| 4 | 同步输入端口 | A | 接上一台控制器同步输出A端子 |
| B | 接上一台控制器同步输出B端子 | ||
| 5 | 同步输出端口 | A | 接下一台控制器同步输入A端子 |
| B | 接下一台控制器同步输入B端子 | ||
| 6 | 全彩灯具输出端口 | PO | 接DMX512灯具PI信号，或者TTL灯具CLK信号 |
| A | 接DMX512灯具A信号，或者TTL灯具DAT信号 | ||
| B | 接DMX512灯具B信号 | ||
| GND | 接全彩灯具负极 | ||
| 7 | 外控信号输入端口1 | S1 | 接开关1一端 |
| GND | 接开关1另外一端(控制器内部接地) | ||
| 8 | 外控信号输入端口2 | S2 | 接开关2一端 |
| GND | 接开关2另外一端(控制器内部接地) | ||
| 9 | 外控信号输入端口3 | S3 | 接开关3一端 |
| GND | 接开关3另外一端(控制器内部接地) | ||
| 10 | 按键x5 | 选择 | 选播按键 |
| 模式+ | 切换下一个效果 | ||
| 模式- | 切换上一个效果 | ||
| 通道 | 设置分机数量 | ||
| 速度 | 设置播放速度 | ||
| 11 | 0.36寸LED数码管 | ||
| 12 | 12路输出指示灯 | ||
| 13 | 12路单色灯具接线端子 | GND | 接第1-3路灯具共用电源负极 |
| D1 | 接第1路灯具负极 | ||
| D2 | 接第2路灯具负极 | ||
| D3 | 接第3路灯具负极 | ||
| GND | 接第4-6路灯具共用电源负极 | ||
| D4 | 接第4路灯具负极 | ||
| D5 | 接第5路灯具负极 | ||
| D6 | 接第6路灯具负极 | ||
| GND | 接第7-9路灯具共用电源负极 | ||
| D7 | 接第7路灯具负极 | ||
| D8 | 接第8路灯具负极 | ||
| D9 | 接第9路灯具负极 | ||
| GND | 接第10-12路灯具共用电源负极 | ||
| D10 | 接第10路灯具负极 | ||
| D11 | 接第11路灯具负极 | ||
| D12 | 接第12路灯具负极 |
四、应用接线

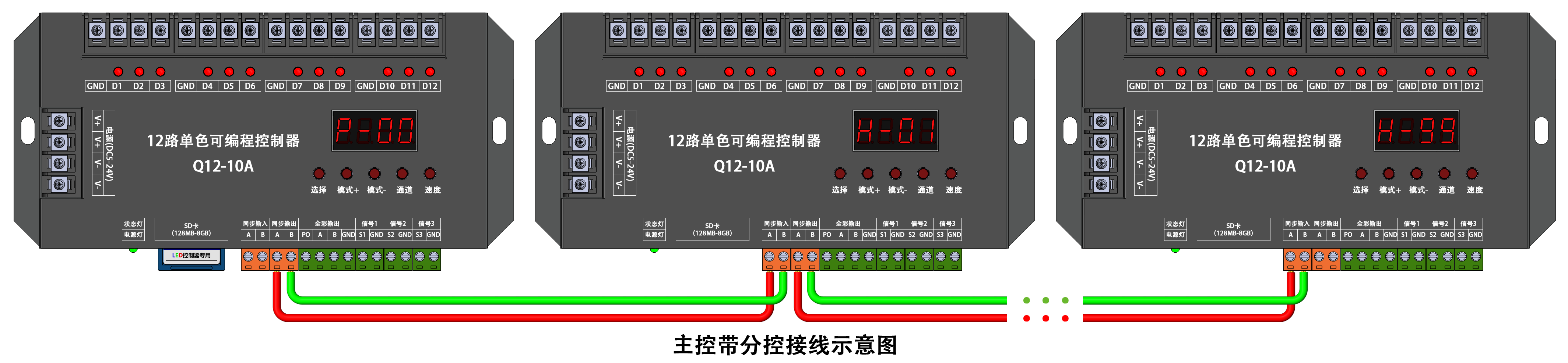

4.1 主控带分控接线说明
Q12-10A或Q12-10AS主从机一体设计，任何一台控制器即可作为主机，也可以作为从机。如下图所示，前一台控制器的同步输出A接后一台同步输入A，前一台同步输出B接后一台同步输入B，依次级联到最后一台控制器。接线完成后，第一台控制器(同步输入端悬空)为主机，其它控制器为从机。
开机工作后，主机数码管显示P-00(或F-00)，从机显示H-01...H-64。所有从机的效果由主机发送，插卡时，只需要主机插卡，从机不用插卡。从机按键禁用，设置参数时，只需要操作主机按键，从机参数跟随主机变化。

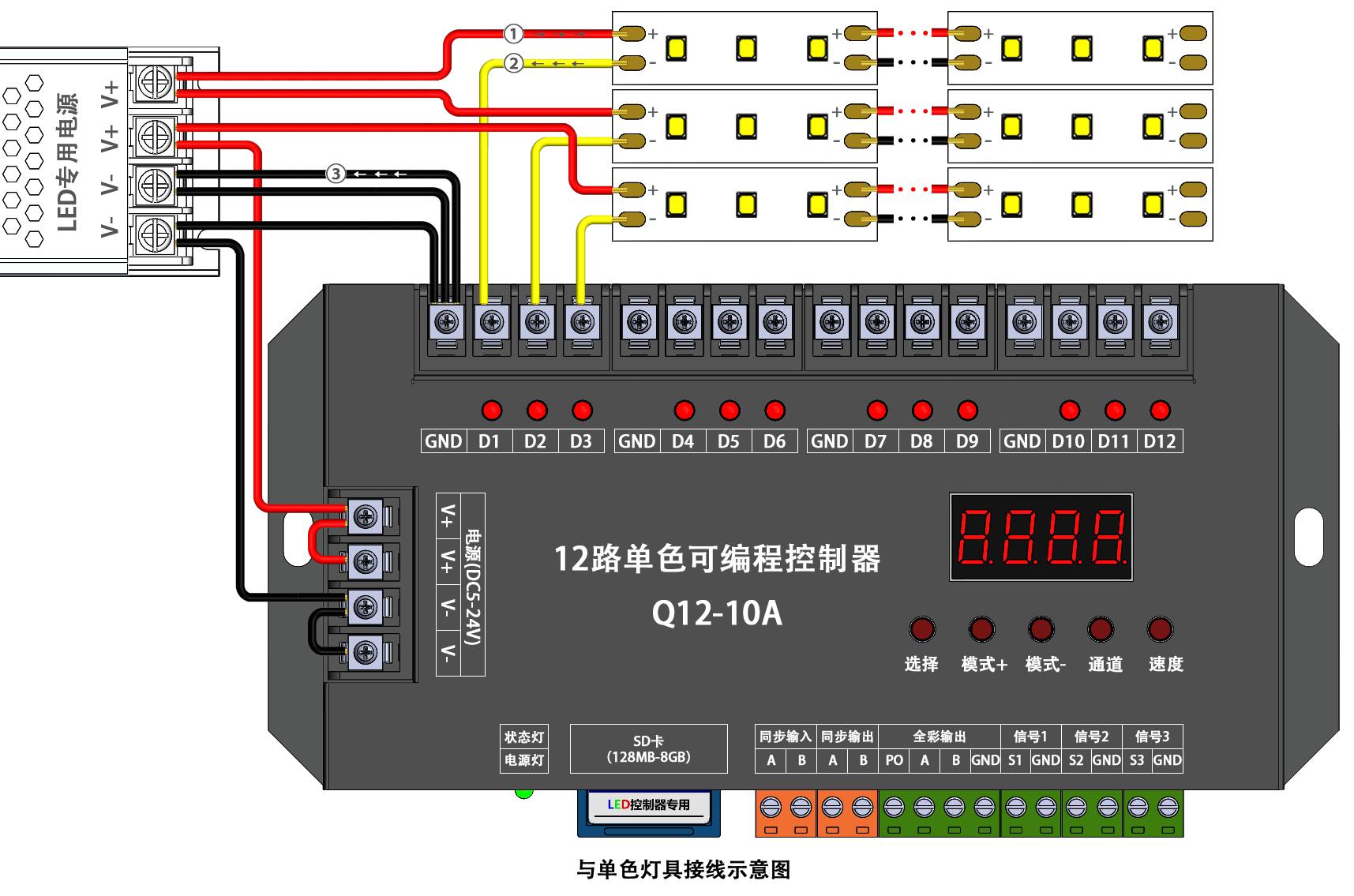

4.2 带载单色灯具接线说明
每台Q12-10A或Q12-10AS最大可以带载12路单色灯具，每3路为一组，共用一个负极接线端。其中：D1-D3为第一组，D4-D6为第二组，D7-D8为第三组，D10-D12为第四组。
每路最大带载电流10A，每组最大带载电流30A，每路最大功率和最大灯数的计算方法：
5V/0.1W的灯具，最大带载功率=10Ax5V=50W，最大带载灯数=50W/0.1W=500颗。
12V/0.3W的灯具，最大带载功率=10Ax12V=120W，最大带载灯数=120W/0.3W=400颗。
24V/0.6W的灯具，最大带载功率=10Ax24V=240W，最大带载灯数=240W/0.6W=400颗。
如上图所示，电源、灯具和控制器的接线方式：电源正极连接灯具正极(如图中位置①红线所示)，灯具负极连接控制器D1-D12接线端子(如图中②黄线所示)，控制器GND接线端子连接电源负极(如图中位置③黑线所示)。控制器D4-D12接线端子接线方式相同。
工作时电流流向：电源正极→灯具正极→灯具负极→控制器D1-D12接线端→控制器GND接线端→电源负极。
接线注意事项：
1、上图中各导线最大应能承受电流10A，或者能够承受灯具实际功率。
2、如上图中①、②、③位置所示，建议“灯具正极→电源正极”、“灯具负极→控制器D1-D12接线端子”均单独引线，并且同时在“控制器GND接线端子→电源负极”之间增加一根导线，以形成完整的电流回路。
3、电源提供的功率不足时，灯具亮度会降低或者不亮，应在对应的位置增加电源进行补电。补电时，应参照接线注意事项2，满足电流回路要求。

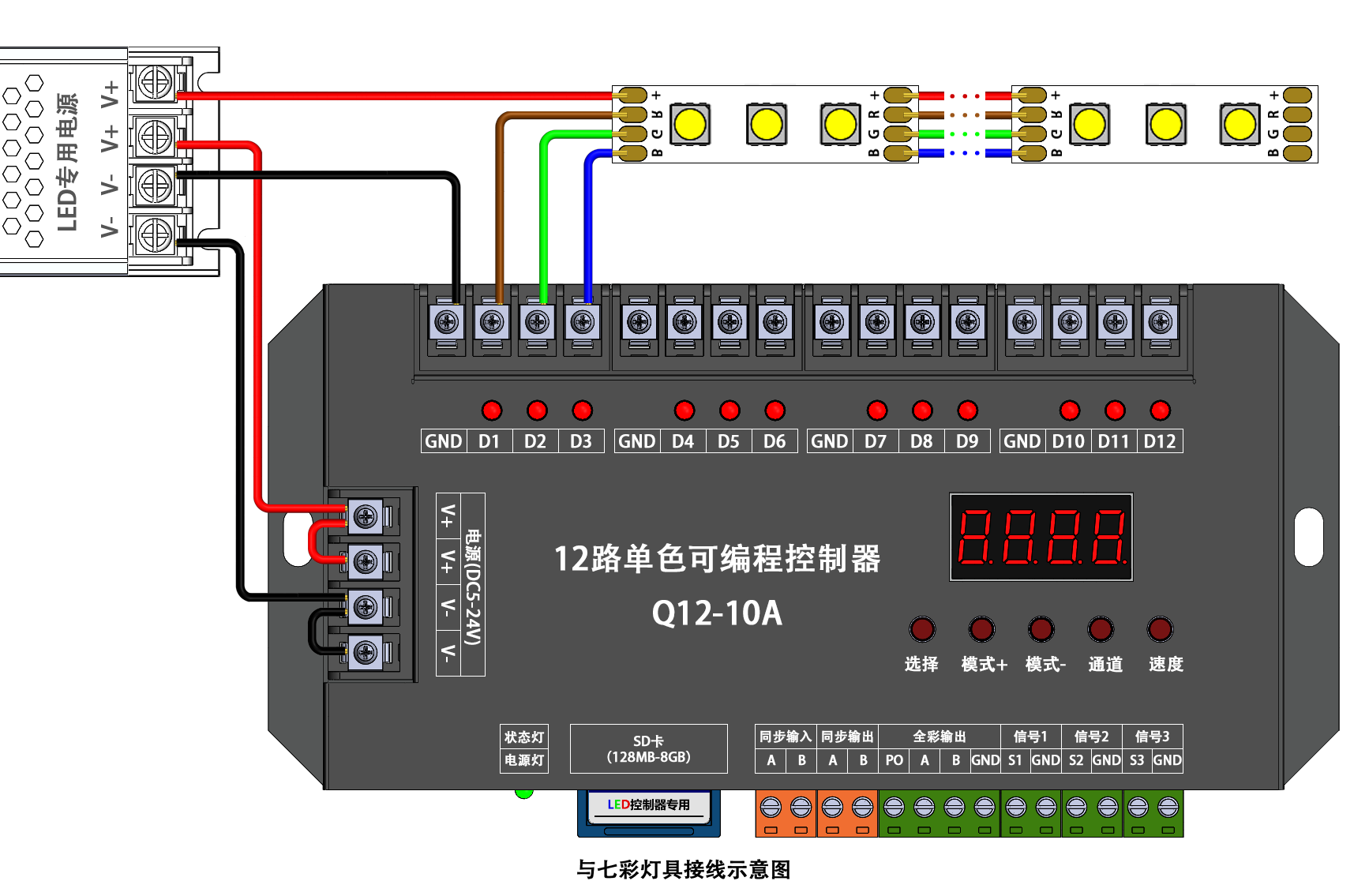

4.3 带载七彩灯具接线说明
每台Q12-10A或Q12-10AS最大可以带载4路七彩灯具，每路最大带载电流30A，每路最大功率和最大灯数的计算方法：
5V/0.3W的灯具，最大带载功率=30Ax5V=150W，最大带载灯数=150W/0.3W=500颗。
12V/0.9W的灯具，最大带载功率=30Ax12V=360W，最大带载灯数=360W/0.9W=400颗。
24V/1.8W的灯具，最大带载功率=30Ax24V=720W，最大带载灯数=720W/1.8W=400颗。
如上图所示，电源、灯具和控制器的接线方式：电源正极连接灯具正极，灯具R、G、B端连接控制器D1、D2、D3接线端子，控制器GND接线端子连接电源负极。控制器D4-D12接线端子接线方式相同。
1、灯具正极与电源正极、控制器GND接线端子与电源负极之间的导线最大应能承受电流30A，或者能够承受灯具实际功率。
2、灯具R、G、B端与控制器D1、D2、D3接线端子之间的导线最大应能承受电流10A，或者能够承受灯具R、G、B各通道的实际功率。

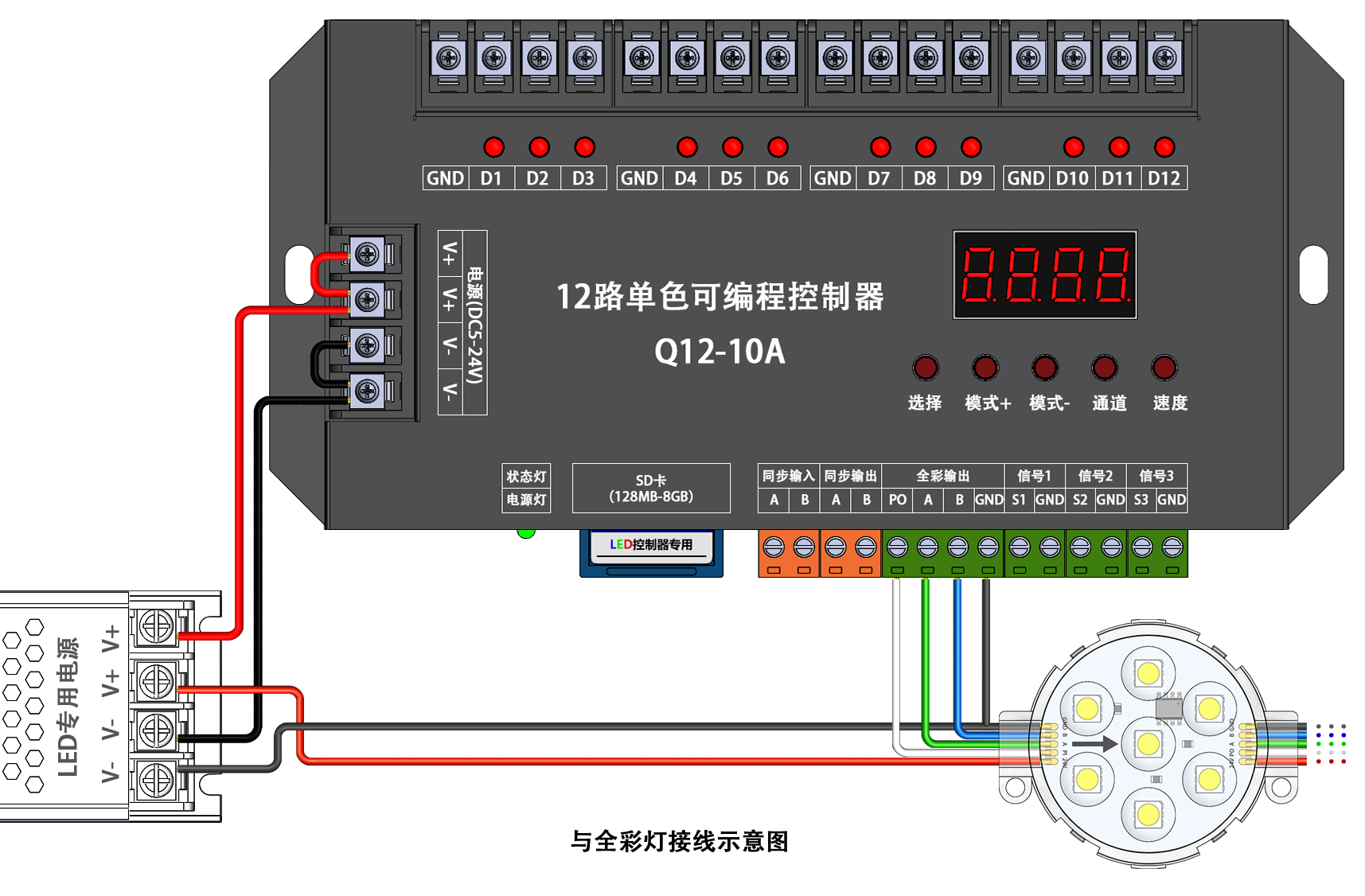

4.4 全彩控制器接线说明(仅限Q12-10A)
Q12-10AS只能带载单色或七彩灯具，Q12-10A既可以带载单色或七彩灯具，又可以带载全彩灯具，并且最大可以带载1024颗。下图是Q12-10A的全彩输出端口与全彩灯具的接线示意图。
全彩灯按照控制信号可以分为差分信号和TLL电平信号；按照控制协议可以分为DMX512协议、归零码协议、归一码协议、SPI协议；按照产品外形可以分为穿孔灯、点光源、线条灯、灯带、灯板等。不同类型的灯具接线数量，线序及定义各不相同，但常见以下4种类型：“VCC、DI、GND”，“VCC、DI、FI、GND”，“VCC、PI、A、GND”，“VCC、PI、A、B、GND”。
VCC(或V+、+5V、+12V、+24V)：表示电源正极，接电源正极。
GND(或V-)：表示电源负极，接电源负极和控制器GND。
DI(或D、DAT)：表示主信号，接控制器A。
FI：表示副信号，一般出现在断点续传的灯具上，接控制器GND或者悬空。
PI：表示DMX512灯具写码线，接控制器PO。
A、B(或D+、D-)：表示DMX512灯具差分线，接控制器A、B。
该四种线序类型与控制器全彩输出端口的接线方式如下图所示：

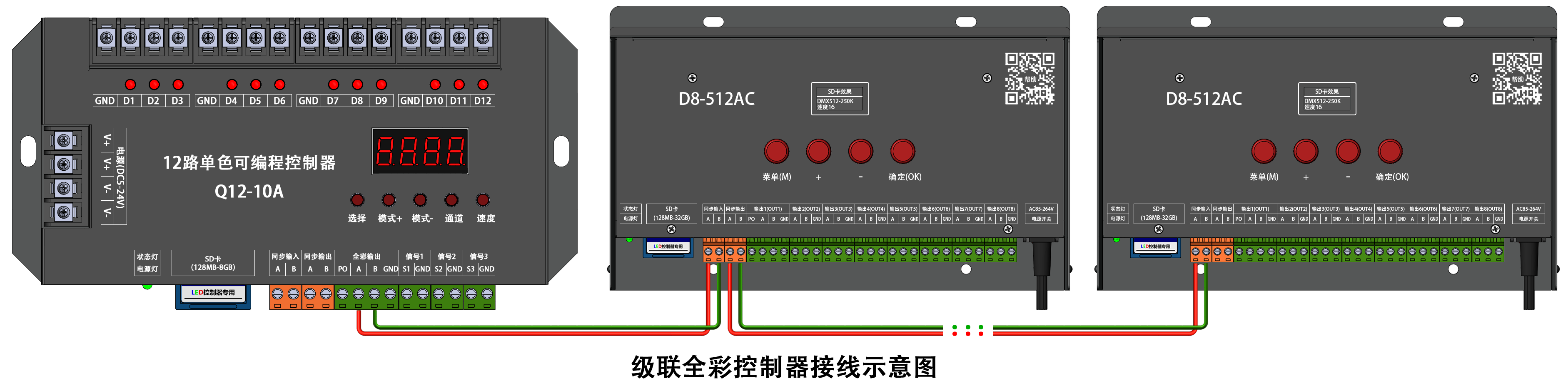

4.5 级联全彩控制器接线说明(仅限Q12-10A)
Q12-10A可以利用全彩输出端口的A、B接线端级联本公司的其它全彩控制器，如下图所示级联D8-512AC。这时Q12-10A不能再带载全彩灯，只实现同步控制功能，全彩灯通过级联的全彩控制器带载。这个应用将大大增加Q12-10A带载全彩灯的数量，从而解Q12-10A带载全彩灯时不能级联，且最大只能带载1024颗的问题。

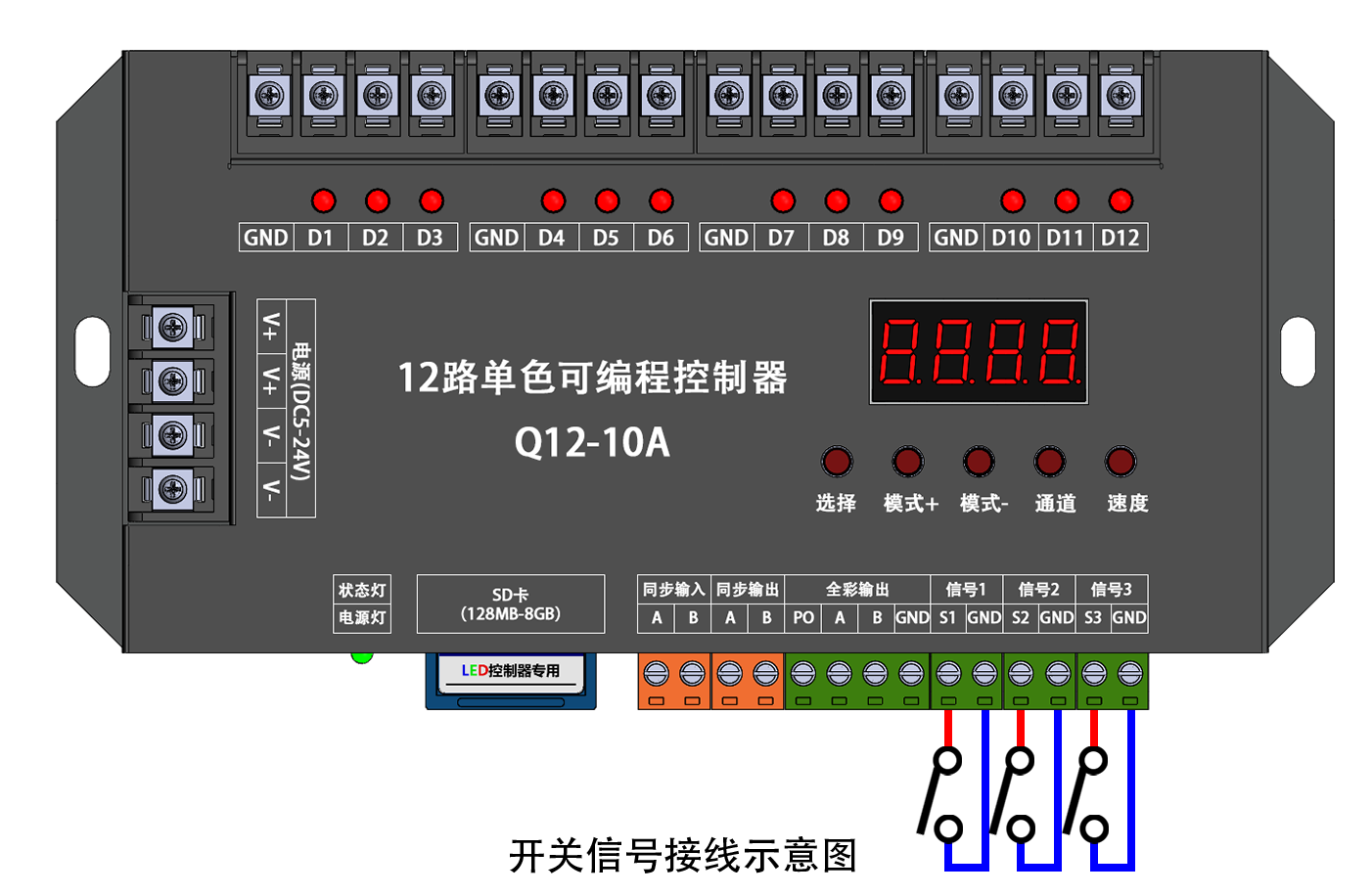

4.6 开关信号接线说明(仅限Q12-10A)
Q12-10A可以接收开关信号，以进行特殊控制，比如按下开关开始播放效果，按下另外一个开关时停止播放等等。控制器共提供3个开关信号接口，每个接口都可以在软件中配置成不同的功能。开关可以是光电开关、机械开关、电磁开关、声控开关、远程开关等，无论什么形式的开关，我们只要求开关闭合时能够接通电路，构成电流的通路，或者说开关闭合时等效于一根导线，等效电阻小于1K；开关断开后电路不通，等于断路，等效电阻无穷大。
五、操作说明
5.1 开机状态
控制器上电开机后，依次显示：版本号->芯片类型->播放速度->播放内容，如下图所示：
1、控制器版本号：控制器更改问题或更新功能会升级版本，用户可以根据版本号来查询控制器的功能及状态。
2、芯片类型：是指即将播放的效果所使用的芯片型号，必须与灯具一致。
3、播放速度：是指即将播放的速度，数值越大速度越快。
4、播放内容：F-0.0.表示播放内置效果；P-0.0.表示播放SD效果。
5.2 播放SD卡效果
要想播放SD卡效果，必须首先插SD卡，然后再上电，使控制器进入读卡模式。中途插入或拔出SD卡，都会造成读卡失败，进而不能播放SD卡效果。
播放SD卡效果时，控制器首先将SD卡中的所有文件包含的所有节目进行排序，然后按顺序播放。排序规则是按照文件的拷贝顺序和节目序号。
播放SD卡效果时的按键功能如下：
1、“选择”键用于测试功能。按下后数码管显示AF.01且数值部分闪烁，控制器开始播放第一个测试效果。以后每按一下切换一个测试效果，切换到AF.08后再按，返回AF.01。如果没有新的按键操作，控制器始终播放当前测试效果，如需退出测试状态，可以按下其他任意按键或者重启控制器。测试效果共8种，如下表所示：
| 显示内容 | 效果说明 | 显示内容 | 效果说明 |
|---|---|---|---|
| AF.01 | 全黑 | AF.02 | 全白 |
| AF.03 | 黑白渐变 | AF.04 | 全红 |
| AF.05 | 全绿 | AF.06 | 全蓝 |
| AF.07 | 红、绿、蓝跳变 | AF.08 | 红、绿、蓝、白、黑刷色 |
2、“模式+”和“模式-”键用于切换节目。按下后数码管显示P-00(具体数值由上次设置的值决定)且数值部分 闪烁。数值表示节目序号，每按一下切换一个节目，“模式+”键正向切换，切换到最后一个后返回第一个，“模 式-”键反向切换，切换到第一个后跳转到最后一个。
P-00表示循环播放全部节目，其他表示只播放当前的节目。软件可以设置节目播放次数，例如节目1播放次数设置为5，全播时节目1播放5次后再播放节目2。控制器处于节目设置状态时，30s内无按键操作，将自动返回正常播放状态。
3、“芯片”键只能查看芯片类型，不能设置。按下后数码管显示芯片类型，芯片类型如下表所示：
| 显示内容 | 芯片名称 | 显示内容 | 芯片名称 |
|---|---|---|---|
| 6703 | SM16703 | 1914 | TM1914 |
| 1903 | UCS1903 | 8206 | GS8206 |
| 9883 | P9883 | 2811 | WS2811 |
| 2818 | WS2818 | 1814 | TM1814 |
| 6704 | SM16704 | 1916 | 1916 |
| 512H | DMX512-500K | 512L | DMX512-250K |
| 512A | DMX512-750K |
4、“速度”键用于调整播放速度。按下后数码管显示L-00(具体数值由上次设置的值决定)且数值部分闪烁。数值表示速度等级，数值越大速度越快。每按一下切换一个速度级别，切换到L-16后返回L-00。播放SD卡效果时，L-00表示使用SD卡中设置的速度。速度与帧频关系表如下：
| 显示内容 | 帧频 | 显示内容 | 帧频 |
|---|---|---|---|
| L-00 | SD卡帧频或者25帧/秒 | L-01 | 5帧/秒 |
| L-02 | 6帧/秒 | L-03 | 7帧/秒 |
| L-04 | 8帧/秒 | L-05 | 9帧/秒 |
| L-06 | 10帧/秒 | L-07 | 12帧/秒 |
| L-08 | 14帧/秒 | L-09 | 16帧/秒 |
| L-10 | 18帧/秒 | L-11 | 20帧/秒 |
| L-12 | 21帧/秒 | L-13 | 22帧/秒 |
| L-14 | 23帧/秒 | L-15 | 24帧/秒 |
| L-16 | 25帧/秒 |
5、视频说明如下
5.3 播放内置效果
要想播放内置效果，必须不插SD卡，然后再上电。中途插入SD卡不影响内置效果播放。
控制器内置98种效果，每个效果不少于360帧，播放时长根据设定的帧频(播放速度)进行计算，计算公式：播放时长(单位秒) = 帧数 / 帧频。内置效果支持全播、单播和选播功能：数码管显示F-00表示全播，按F-01到F-98的顺序循环播放；数码管显示F-01至F-98表示单播，循环播放选中单一的效果；数码管显示F-99表示选播。 内置效果适合应用于线条型的应用场景，例如楼体轮廓等等。
播放SD卡效果时的按键功能如下：
1、“选择”键用于选播设置：当数码管显示F-01至F-98中任意值且数值部分闪烁时，按下该按键，数值后边的两个点不显示，表示未选中当前效果；再次按下该按键，数值后边的两个点恢复显示，表示当前效果被选中。当数码管显示F-99时，只播放数值后带点的效果。
2、“模式+”和“模式-”键用于切换内置效果。按下后数码管显示F-00(具体数值由上次设置的值决定)且数值部分闪烁。数值表示内置效果序号，每按一下切换一个内置效果，“模式+”键正向切换，切换到最后一个后返回第一个，“模式-”键反向切换，切换到第一个后跳转到最后一个。内置效果如下表：
| 序号 | 效果说明 | 序号 | 效果说明 |
|---|---|---|---|
| F-00 | 播放F-01至F-98所有效果 | F-50 | 双向6色拖尾 |
| F-01 | 全红 | F-51 | 向后组合色波浪间隔2白点跑动 |
| F-02 | 全绿 | F-52 | 向前紫底黄青各2点跑动 |
| F-03 | 全蓝 | F-53 | 双向7色渐变跑动 |
| F-04 | 全黄 | F-54 | 向后6色线段间隔跑动 |
| F-05 | 全青 | F-55 | 7色跳变 |
| F-06 | 全紫 | F-56 | 向后组合色各1点跑动 |
| F-07 | 全白 | F-57 | 向后组合色线段间隔白线段跑动 |
| F-08 | 双向6色渐变拖尾 | F-58 | 向前红色波浪跑动 |
| F-09 | 向前6色黑间隔跑动 | F-59 | 向前绿色波浪跑动 |
| F-10 | 7色渐变 | F-60 | 向前蓝色波浪跑动 |
| F-11 | 向前3色各1点跑动 | F-61 | 向前黄色波浪跑动 |
| F-12 | 向前组合色线段间隔白线段跑动 | F-62 | 向前青色波浪跑动 |
| F-13 | 向前红拖尾 | F-63 | 向前紫色波浪跑动 |
| F-14 | 向前绿拖尾 | F-64 | 向前白色波浪跑动 |
| F-15 | 向前蓝拖尾 | F-65 | 向后7色两路刷色 |
| F-16 | 向前黄拖尾 | F-66 | 向后6色各1点跑动 |
| F-17 | 向前青拖尾 | F-67 | 向前6色线段白间隔跑动 |
| F-18 | 向前紫拖尾 | F-68 | 向后组合色间隔2白点拖尾 |
| F-19 | 向前白拖尾 | F-69 | 向前红绿2色拖尾 |
| F-20 | 向前7色两路刷色 | F-70 | 向前绿蓝2色拖尾 |
| F-21 | 向后3色各1点跑动 | F-71 | 向前红蓝2色拖尾 |
| F-22 | 向后6色白间隔跑动 | F-72 | 双向6色间隔2白点拖尾 |
| F-23 | 向前组合色间隔2白点拖尾 | F-73 | 向前黄底青紫各2点跑动 |
| F-24 | 向前红绿2色波浪跑动 | F-74 | 向前3色波浪跑动 |
| F-25 | 向前绿蓝2色波浪跑动 | F-75 | 向后3色波浪跑动 |
| F-26 | 向前红蓝2色波浪跑动 | F-76 | 向后6色渐变拖尾 |
| F-27 | 双向6色间隔2白点拖尾 | F-77 | 向前组合色拖尾 |
| F-28 | 向前红底绿蓝各2点跑动 | F-78 | 向后组合色拖尾 |
| F-29 | 向前红绿蓝3色拖尾 | F-79 | 向前7色波浪跑动 |
| F-30 | 向后红绿蓝3色拖尾 | F-80 | 向后7色波浪跑动 |
| F-31 | 向前6色渐变拖尾 | F-81 | 向后3色间隔2白点拖尾 |
| F-32 | 向前组合色波浪跑动 | F-82 | 向前蓝底红绿各2点跑动 |
| F-33 | 向后组合色波浪 | F-83 | 向前蓝色波浪间隔2绿点跑动 |
| F-34 | 向前7色拖尾 | F-84 | 向后6色白尾拖尾 |
| F-35 | 向后7色拖尾 | F-85 | 向前3色波浪间隔2白点跑动 |
| F-36 | 向前3色间隔2白点拖尾 | F-86 | 向前红色波浪间隔2蓝点跑动 |
| F-37 | 向前6色各1点跑动 | F-87 | 向前蓝色波浪间隔2绿点跑动 |
| F-38 | 向前绿色波浪间隔2红点跑动 | F-88 | 向前组合色各1点跑动 |
| F-39 | 向前6色白尾拖尾 | F-89 | 向前3色线段间隔白线段跑动 |
| F-40 | 向后3色波浪间隔2白点跑动 | F-90 | 向前7色渐变跑动 |
| F-41 | 向前红色波浪间隔2绿点跑动 | F-91 | 向后6色白头拖尾 |
| F-42 | 向前蓝色波浪间隔2红点跑动 | F-92 | 向前6色线段无间隔跑动 |
| F-43 | 向前蓝色波浪间隔2黄点跑动 | F-93 | 向后白色线段间隔跑动 |
| F-44 | 向前绿底红蓝各2点跑动 | F-94 | 双向6色波浪跑动 |
| F-45 | 向后7色渐变跑动 | F-95 | 向前组合色波浪间隔2白点跑动 |
| F-46 | 向后3色间隔白线段跑动 | F-96 | 向前青底黄紫各2点跑动 |
| F-47 | 向前6色白头拖尾 | F-97 | 向前绿色波浪间隔2紫点跑动 |
| F-48 | 向后6色线段无间隔跑动 | F-98 | 向前红色波浪间隔2青点跑动 |
| F-49 | 向前白色线段间隔跑动 | F-99 | 播放F-01至F-98被选中的效果 |
3、“芯片”键用于设置芯片类型。每按一下切换一个芯片类型，同时控制器按照新设置的值播放。芯片类型参见5.2节《芯片类型表》。
4、“速度”键用于调整播放速度。操作方式与播放SD卡效果时一样，只是L-00在播放内置效果时表示25帧/秒。
5、视频说明如下
5.4 高级设置
高级设置进入方法：控制器关机状态 → 拔掉SD卡 → 按住“选择”键不松开 → 然后上电 → 数码管显示“- - - -”(4条中横线) → 再按“速度”键 → 数码管显示“AE.00”，这时控制器进入高级设置状态。
高级设置有4个设置项：RGB顺序、分机地址、测试功能、高压同步开关。以下分别介绍。
1、首次进入高级设置状态或者按“选择”键，数码管显示AE.00，表示正在设置RGBW顺序。以后每按一下“选择”键切换一种RGBW顺序值，长按“选择”键直接切换到最后一个。这里设置的RGBW顺序只适用于内置效果，SD卡效果的RGBW顺序在上位机软件中设置。设置RGBW顺序的含义是对红、绿、蓝、白四种颜色进行排序，控制器默认是按照红、绿、蓝、白的顺序，但是不同的芯片和灯具接收这个四种颜色的顺序不一致，必须调整为一致才能正确的显示颜色。RGBW顺序值如下表所示(最后一个数值表示RGB的顺序，倒数第二个数值表示W的位置)：
| 显示内容 | RGBW顺序 | 显示内容 | RGBW顺序 |
|---|---|---|---|
| AE.00 | RGBW：红绿蓝白 | AE.10 | RGWB：红绿白蓝 |
| AE.01 | GRBW：绿红蓝白 | AE.11 | GRWB：绿红白蓝 |
| AE.02 | RBGW：红蓝绿白 | AE.12 | RBWG：红蓝白绿 |
| AE.03 | GBRW：绿蓝红白 | AE.13 | GBWR：绿蓝白红 |
| AE.04 | BRGW：蓝红绿白 | AE.14 | BRWG：蓝红白绿 |
| AE.05 | BRGW：蓝红绿白 | AE.15 | BGWR：蓝绿白红 |
| AE.20 | RWGB：红白绿蓝 | AE.30 | WRGB：白红绿蓝 |
| AE.21 | GWRB：绿白红蓝 | AE.31 | WGRB：白绿红蓝 |
| AE.22 | RWBG：红白蓝绿 | AE.32 | WRBG：白红蓝绿 |
| AE.23 | GWBR：绿白蓝红 | AE.33 | WGBR：白绿蓝红 |
| AE.24 | BWRG：蓝白红绿 | AE.34 | WBRG：白蓝红绿 |
| AE.25 | BWGR：蓝白绿红 | AE.35 | WBGR：白蓝绿红 |
2、按下“模式+”键，数码管显示AH.01，表示正在设置控制器分机地址。分机地址取值范围AH.01-AH.99，最大99个分机。T8-1000AC分机地址主要用于与第三方通信，主机选择向哪台控制器发送数据。每按一下“模式+”键，分机地址+1，长按“模式+”键，分机地址设置为最大值AH.99。
3、按下“模式-”键，数码管显示AF.01，表示正在执行测试功能。测试功能同5.2节播放SD卡效果“选择”键介绍内容。
4、按下“芯片”键，数码管显示A0.00，表示启用高压同步，再按“芯片”键，数码管显示A0.01，表示禁用高压同步。启用高压同步后，控制器只有收到高压同步信号才会播放一帧效果，如果收不到信号，控制器将不停地终检测信号，而不播放任何效果。为了避免由于信号检测电路失效或者其他原因导致收不到信号，造成控制器假死机的现象出现，可以在这里关闭高压同步功能。
5、按下“速度”键，退出高级设置。
5.5 第三方接口
第三方设备可以与控制器同步输入端口连接，采用RS-485通信实现对控制器的控制。第三方通信协议如下：
1、通信波特率：115200，数据位：8，停止位：1，无奇偶校验。
2、通信协议格式：
0x55：帧头，固定值
SRC：源地址
DES：目的地址
CMD：命令值
DATA：数据域
CS：校验和，帧头之后，校验和之前所有字节参与计算
0xAA：帧尾，固定值，可选项
0xAA：帧尾，固定值，可选项
3、SCR和DES不能一样，控制器检测到DES与自己的分机号一致才会处理数据。
4、如果控制器能够返回数据，则返回数据时将SRC和DES调换，且保持不变。
5、CMD命令表：
0x02：播放指定节目，数据域1个字节，D0=节目序号
0x06：播放内置效果，数据域1个字节，D0=内置效果序号
0x04：播放测试效果，数据域1个字节，D0=测试效果序号
0x05：设置芯片，数据域1个字节，D0=芯片名称
0x03：设置速度，数据域1个字节，D0=速度等级
0x1F：播放暂停，数据域1个字节，D0=0播放，D0=1暂停
0x20：系统重启，数据域1个字节，D0=1
0x1B：循环播放指定帧，数据域7个字节，D0=节目序号，D1|D2<<8|D3<<16起始帧，D4|D5<<8|D6<<16结束帧
0x1C：点亮指定范围内的灯，数据域8个字节，D0=节目序号，D1|D2<<8|D3<<16起始灯号，D4|D5<<8|D6<<16结束灯号，D7=通道号
0x1E：点亮指定范围内的灯(下一颗量白)，数据域8个字节，D0=测试效果序号，D1|D2<<8|D3<<16起始灯号，D4|D5<<8|D6<<16结束灯号，D7=通道号
6、如果结束灯号等于起始灯号则清除本通道设定范围，结束灯号小于起始灯号则清除所有通道指定范围。
7、灯号及节目序号从0开始。
六、注意事项
1、将文件拷贝到SD卡之前，必须先格式化SD卡，每次拷贝之前都需要格式化。格式化参数：文件系统=FAT32，分配单元大小=默认配置大小，或者直接点击“还原设备的默认值(D)”。
2、SD卡不可以热拔插，必须首先断开控制器电源，再拔插SD卡。
3、控制器防雨不防水，安装时请务必竖直安装。
